經常會聽到有人問pcb板上的字母代表什么意思?它的作用又是怎么樣,世界萬物都有它存在的作用和意義,即便是一件物體也不例外,就好比這pcb板上的符號也有它獨特作用,下面讓我們一起了了解關于電路板上的字母分別代表什么意思吧！

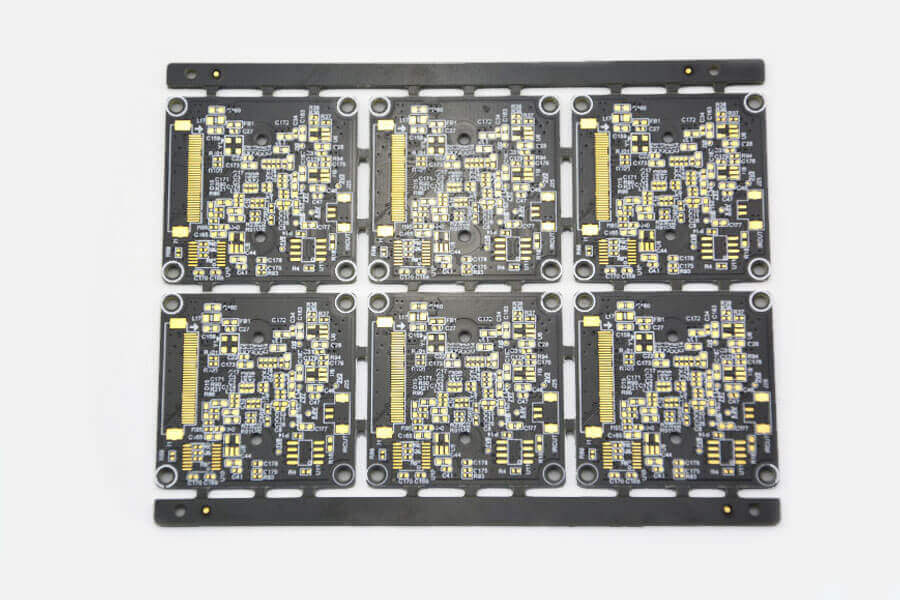

PCB光板上印制的數字中字母主要是為了SMT貼片以及制成成品后出現品質問題時可以快速找到原因及時修復，pcb板上的字母標號分別代表:Rx是電阻，在電路圖里有很多電阻，按序號排，R1，R2 ,R3...
Cx是無極性電容,電源輸入端抗擾電容，C芯片(集成電路模塊)，Ux是IC(集成電路元件)，Tx是測試點(工廠測試用)、Spk1是Speaker(蜂鳴器，喇叭);qx是三極管、Jx是Jack(比如Audio Jack)、R(電阻)、FS(保險管);L:電感；FB:熔斷保險絲,P:有時表示端口(插座等)RTH(熱敏電阻)、CY(Y電容：高壓陶瓷電容，安規)、CX(X電容：高壓薄膜電容，安規)、D:二極管或穩壓管；X和Y代表:晶振，C(電容)、Q三極管(晶體管)、ZD穩壓二極管、T變壓器、U集成芯片(IC芯片)、J(跳線)、VR(可調電阻)、W穩壓管、K 開關類、Y 晶振;
AAT:電源自動投入裝置，AC:交流電，DC:流電，F(xiàn)U:熔斷器，G:發電機，M:電動機，HG:綠燈，HR:紅燈，HW:白燈，HP:光字牌，K:繼電器，KA（NZ）:電流繼電器（負序零序），KD:差動繼電器，KF:閃光繼電器，KH:熱繼電器，KM:中間繼電器，KOF:出口中間繼電器，KS:信號繼電器，KT:時間繼電器，KV（NZ）:電壓繼電器（負序零序），KP:極化繼電器，KR 干簧繼電器，KI 阻抗繼電器，KW（NZ） 功率方向繼電器（負序零序），KM 接觸器，KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器，KV 電壓繼電器，L 線路，QF 斷路器，QS 隔離開關，T 變壓器，TA 電流互感器，TV 電壓互感器，W 直流母線，YC 合閘線圈，YT 跳閘線圈，PQS 有功無功視在功率，EUI 電動勢電壓電流，SE 實驗按鈕，SR 復歸按鈕，f 頻率，Q電路的開關器件，F(xiàn)U熔斷器，F(xiàn)R熱繼電器，KM接觸器，KA1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器，KT延時 有或無繼電器，SB按鈕開關，SA 轉換開關;
U:整流器 ,SR復位按鈕 ,SBT試驗按鈕 ,SBE緊急按鈕 ,SBS停止按鈕 ,SBR反轉按鈕,SBF正轉按鈕 ,SA電流表切換開關 ,SV電壓表切換開關 ,ST溫度控制開關輔助開關,SS速度控制開關 ,SP壓力控制開關,SM 濕度控制開關,SL液位控制開關 ,SK時間控制開關 ,SH手動控制開關 ,SQP接近開關,SQ 限位開關 ,CE電力電容器 ,C電容器 ,FV限壓保護器件,FF跌落式熔斷器 , FTF快速熔斷器,FU熔斷器,F避雷器,WELM事故照明小母線,WV電壓小母線,WPS預報音響小母線,WFS事故音響小母線, WF閃光小母線,WS信號小母線,WC控制小母線 ,WCL合閘小母線,WT滑觸線,WEM應急照明干線,WLM照明干線,WPM電力干線,WE應急照明分支線,WL照明分支線 ,WP電力分支線,WIB插接式（饋電）母線,WB直流母線, W電線電纜母線,XT端子板,XS插座 , XP插頭,XB連接片,HW白色燈,藍色燈,HY黃色燈,HG綠色燈,HR紅色燈,HLHS指示燈 ,HA光信號 ,PAR聲信號 ,PR無功電流表PA:電流表,PV:電壓表,PJ:有功電度表,PJR:無功電度表,PF:頻率表 ,PPA:相位表,最大需量表（負荷監控儀）,M功率因數表 PPF有功功率表, PW無功功率表;
UR可控硅整流器,VC控制電路有電源的整流器,UF 變頻器 ,UC變流器 ,UI逆變器,M電動機, MA異步電動機, MS同步電動機 , MD直流電動機,MW繞線轉子感應電動機 ,MC鼠籠型電動機,YM:電動閥 ,YV:電磁閥 ,YF:防火閥 ,YS:排煙閥 ,YL:電磁鎖 ,YT:跳閘線圈 ,YC:合閘線圈 ,YPAYA:氣動執行器,YE:電動執行器 ,FH:發熱器件（電加熱）,EL:照明燈（發光器件） , EV:空氣調節器,EE:電加熱器加熱元件 , L:感應線圈電抗器,LF:勵磁線圈 ,LA:消弧線圈,LL:濾波電容, R:電阻器變阻器,RP:電位器 ,RT:熱敏電阻 ,RL光敏電阻 ,RPS壓敏電阻 ,RG接地電阻 ,RD放電電阻 ,RS啟動變阻器 ,RF頻敏變阻器 , RC限流電阻器,B光電池熱電傳感器 ,BP壓力變換器 ,BT溫度變換器 ,BV速度變換器 ,BT1BK時間測量傳感器 ,BL液位測量傳感器 ,BHB溫度測量傳感器;
