什么是pcb線路板工藝邊?

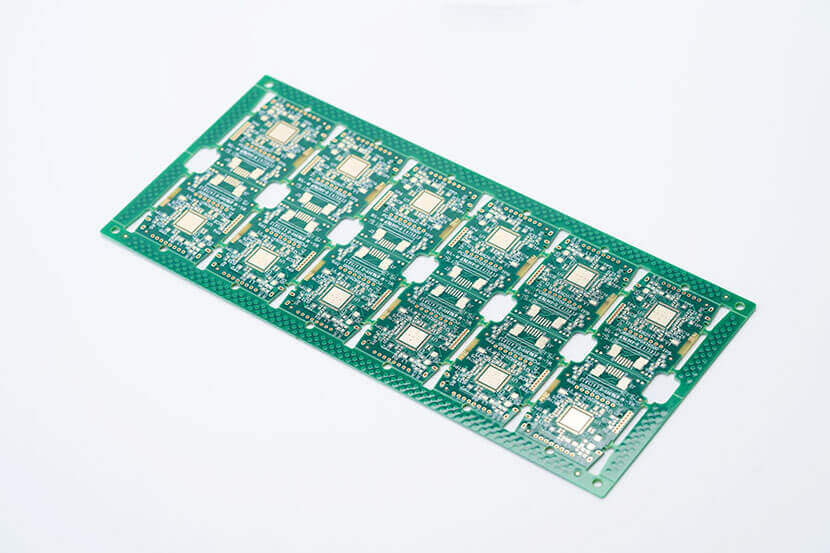

　　pcb工藝邊是指為了輔助bai生產插件走板、焊接過波峰在PCB板兩邊或者四邊增加的部分，主要為了輔助生產，不屬于PCB板的一部分，生產完成需去除。不規則異形pcb板加工工藝邊寬度常規為5mm或3mm，拼板后的SET尺寸大于7CM即可。

　　隨著線路板尺寸在不斷縮小，而電路板中的功能也越來越多，再加上時鐘速度的提高，設計也就變得愈加復雜了，預想中的完整電路板通常都是規整的矩形形狀，但也有許多設計都需要不規則異形的電路板，而這類形狀往往不太容易設計，本章主要圍繞不規則異形pcb電路板設計拼版及工藝邊問題做出詳細解答。

　　不規則異形線路板外形可以很容易地在大多數 EDA Layout 工具中進行創建，當電路板外形需要適應具有高度限制的復雜外殼時，對于不規則異形pcb板設計人員來說就沒那么容易了，因為這些工具中的功能與機械 CAD 系統的功能并不一樣，復雜電路板主要用于防爆外殼，受到諸多機械限制，想要在 EDA 工具中重建此信息可能需要很長時間而且并不具有成效，機械工程師很有可能已經創建了 PCB 設計人員所需的外殼、電路板外形、安裝孔位置和高度限制?！　?/p>

　　我們可以使用 DXF、IDF 或 ProSTEP 格式將所有信息導入到 PCB Layout 軟件中，從而解決此問題。這樣做既可以節省大量時間，還可以消除可能出現的人為錯誤。接下來，我們將逐一了解這些格式。

　　DXF 是一種沿用時間最久、使用最為廣泛的格式，主要通過電子方式在機械和 PCB 設計域之間交換數據。AutoCAD 在 20 世紀 80 年代初將其開發出來。這種格式主要用于二維數據交換。大多數 PCB 工具供應商都支持此格式，而它確實也簡化了數據交換。DXF 導入/導出需要額外的功能來控制將在交換過程中使用的層、不同實體和單元。

　　為了更好地傳送三維數據，設計人員都在尋找一種改良方式，STEP 格式應運而生。STEP 格式可以傳送電路板尺寸和元器件布局，但更重要的是，元器件不再是具有一個僅具有高度值的簡單形狀。STEP 元器件模型以三維形式對元件進行了詳細而復雜的表示。電路板和元器件信息都可以在 PCB 和機械之間進行傳遞，仍然沒有可以進行跟蹤更改的機制。為了改進 STEP 文件交換，我們引入了 ProSTEP 格式，這種格式可移動與 IDF 和 STEP 相同的數據，并且具有很大的改進 – 它可以跟蹤更改，也可以提供在學科原始系統中工作及在建立基準后審查任何更改的功能。
