碳油電路板,雙面碳油線路板,PCB碳油板

發布時間：2022年06月09日　　瀏覽量：次

板材：FR4
板厚：1.6mm
層數：雙面板
尺寸：43.68＊38.9mm
最小孔徑：0.33mm
線寬/間矩：0.32＊0.36mm
銅箔厚度：35/35um
表面處理：碳油工藝
阻焊/字符：綠油白字

Tags：碳油電路板,碳油線路板,碳油PCB

產品符合:

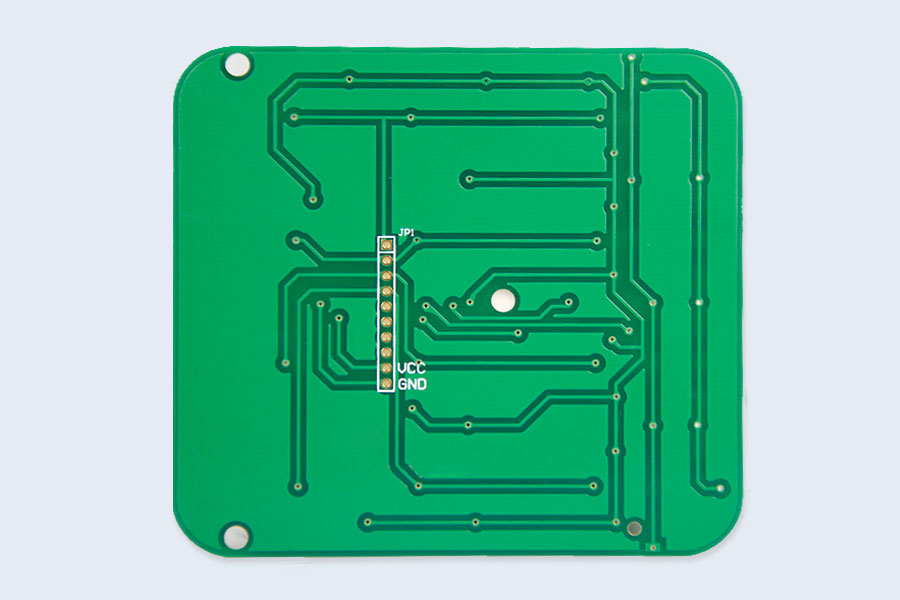

產品細節圖

碳油pcb,碳油pcb線路板,碳油pcb電路板

碳油電路板是印刷PCB行業中的常見一種表面處理工藝，碳油線路板工藝是指采用絲網印刷技術,在PCB板指定之位置印.上碳油,經烤箱固化測試OK后形成合格的具有- - 定阻值的碳膜代替原有的電阻元件，碳油PCB權制程流程和其它工藝大致相同，唯一的區別在于印碳油具有更好的導電方法的性能，其字符是一種半導體的材料起到隔的用途。

碳油線路板,碳油板工藝流程

PCB碳油板厚度:一次絲印碳油厚度: 0.3-1.0mil, 一次絲印碳油厚度公差:+/-0.3mil;若要求碳油厚度為1.0mil以上，則需二次返印碳油，二次返印碳.油厚度: 1.0-2.0mil, 厚度公差: +/-0.4mil, 二次返印碳油菲林比第一-次絲印碳油菲林單邊小3mil,故MI.上需寫兩套工具。

碳油電路板

為什么選擇我們!

工藝精湛

截止目前錦宏P(guān)CB生產覆蓋1-8層，完成板厚0.3-2.4mm，可實現最小孔徑0.2mm，最大板厚縱橫比10:1，最小線寬3mil，達行業極限工藝標準并突破行業瓶頸，支持特殊層壓結構、內外層多級阻抗匹配、最大生產尺寸可達1米、真空樹脂塞孔等特殊工藝，更多行業特種工藝不斷更新并刷新極限。

品質管控

70分鐘的圖電時間，孔銅厚度18-22um，面銅厚度大于35um，沉銅后做背光測試，保障孔銅的附著力，蝕刻后做切片分析，保障孔銅厚度及面銅厚度，AOI光學掃描，保障線路的直通率(防止開路、短路、線幼等)，高速螺桿飛針機測試，保障板子的良率，阻焊采用LED平行曝光機曝光，曝光均勻度達90%以上，高精度激光文字打印，保證文字清晰度和精準度，采用建滔A級板材，太陽、廣信油墨，堅持從源頭保障品質。

原材料保障

錦宏電子全線產品采用生益、建滔A級板材，符合UL與ROHS標準。質量可靠品質有保證。油墨采用太陽、廣信油墨，符合環保標準，耐高溫烘烤，油墨色澤光鮮艷麗，字符清晰。
