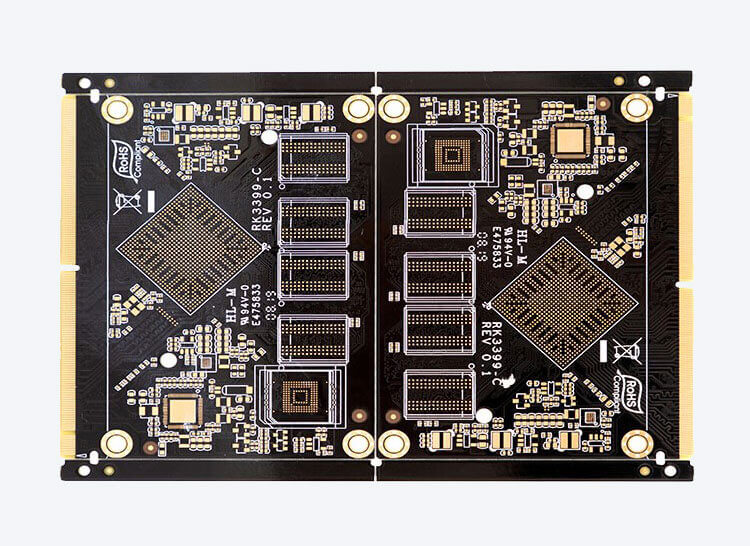

智能電路板PCB應用領域非常廣泛，基本上所有電子電器設備上都有用到電路板，那么制作智能電路板PCBA元器件布局需要注意哪些環節：

　　1.按電路模塊進行布局，實現同一功能的相關電路稱為一個模塊，電路模塊中的元件應采用就近集中原則，同時數字電路和模擬電路分開。

　　2.定位孔、標準孔等非安裝孔周?chē)?.27mm內不得貼裝元器件，螺絲等安裝孔周?chē)?.5mm、4mm內不得貼裝元器件。

　　3.臥裝電阻、電感插件、電解電容等元件的下方避免布過孔。

　　4.元器件的外側距板邊的距離為5mm。

　　5.貼裝元件的外側與相鄰插裝元件的外側距離大于2mm?！　?/p>

　　6.金屬殼體元器件和金屬件不能與其它元器件相碰，與印制線、焊盤間距應大于2mm;定位孔、緊固件安裝孔、橢圓孔及板中其它方孔外側距板邊尺寸大于3mm。

　　7.發熱元件不能緊鄰導線和熱敏元件;高熱器件均衡分布。

　　8.電源插座要盡量布置在印制板的四周，與其相連的匯流條接線端應布置在同側。電源插座及焊接連接器的布置間距應考慮方便電源插頭的插拔。

　　9.所有IC元器件單邊對齊，有極性元件極性標示明確;同一印制板上極性標示不得多于兩個方向，出現兩個方向時，應互相垂直。

　　10.板面布線應疏密得當，疏密差別太大時應以網狀銅箔填充，網格大于8mil。

　　11.PCB貼片焊盤上不能有通孔，以免焊膏流失造成元件虛焊。

　　12.PCB貼片單邊對齊，字符方向一致，封裝方向一致。

　　13.有極性的器件在以同一板上的極性標示方向盡量保持一致。
